| Catégorie |
Batterie et câblage GP |
| Nom |

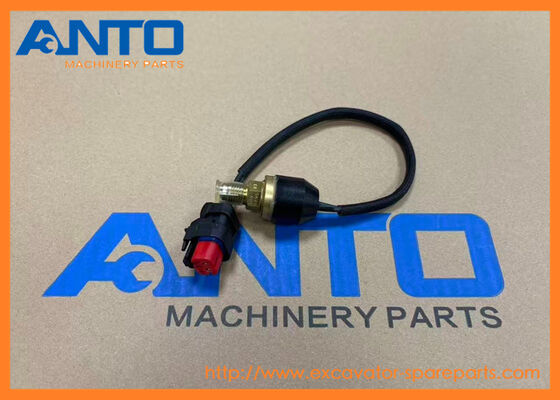

Contacteur de pression |
| Numéro de pièce |
349-1756 3491756 |
| Numéro de machine |
303.5E 304E 305.5E 305E 308E 308E CR |
| Délai de livraison |
1-3 JOURS |
| Qualité |
Neuf, qualité OEM |
| MOQ |
1 PCS |
| Moyens de transport |
Par mer/air, DHL FEDEX UPS TNT |
| Emballage |
Sur demande ou emballage standard |
- Fonctions clés et principe de fonctionnement
| Principe de fonctionnement |
1. Le contacteur de pression est monté sur un orifice de pression dans le système cible (hydraulique, carburant, huile), la membrane étant exposée à la pression du fluide. |
| 2. Lorsque la pression du fluide atteint le seuil défini en usine : |
| - Pour contacteur NF (alarme basse pression) : la pression descend en dessous du seuil → la membrane se rétracte → le ressort actionne le contacteur → le circuit s'ouvre → déclenche un voyant/alarme (par exemple, basse pression d'huile) |
| - Pour contacteur NO (alarme haute pression) : la pression dépasse le seuil → la membrane se dilate → pousse le piston → le contacteur se ferme → le circuit s'active → déclenche l'arrêt/l'alerte (par exemple, surpression hydraulique) |
| 3. Lorsque la pression revient à la plage normale, la membrane et le ressort interne réinitialisent le contacteur à son état d'origine (NF/NO), rétablissant le circuit électrique. |
| Fonctions principales |
1. Surveillance de la pression en temps réel : suit en permanence la pression du fluide dans les systèmes critiques pour garantir le fonctionnement dans les limites de sécurité. |
| 2. Alerte/protection en cas de défaut : déclenche des avertissements pour l'opérateur (voyant/buzzer du tableau de bord) ou des actions de protection automatiques (arrêt du moteur, désactivation de la pompe hydraulique) si la pression est en dehors de la plage prédéfinie – empêche les dommages aux composants (par exemple, grippage de la pompe dû à une basse pression d'huile, éclatement du vérin dû à une surpression) |
| 3. Diagnostic du système : fournit une rétroaction électrique à l'ECM (module de commande du moteur) de l'équipement pour la génération de codes d'erreur – simplifie le dépannage (par exemple, code P0521 pour une défaillance du capteur de pression d'huile) |
| 4. Compatibilité avec les commandes de l'équipement : s'intègre au système électrique de la machine pour permettre une interaction transparente avec d'autres composants de sécurité/de commande |
MINI HYD EXCAVATOR 303.5E 304E 305.5E 305E 308E 308E CR C.ater.pillar.
- Autres contacteurs appliqués à la machine lourde C A T
| 1728660 SWITCH GP-LIQUID LEVEL |
| 305.5, 306, 307D, 308D, 308E, 308E2 CR, 312C, 315C, 3406C, 3456, 3508, 3508B, 3508C, 3512, 3512B, 3512C, 3516, 3516B, 3516C, 5110B, 5130B, 5230, 5230B, 533, 543, 584, 776D, 777, 777B, 777C, 777D, 777F... |
| |
| 2661406 SWITCH AS-ROCKER |
| 303.5C, 303.5E, 303C CR, 303E CR, 304C CR, 304E, 305.5E, 305C CR, 305E |
| |
| 2220225 SWITCH AS-PUSH BUTTON |
| 303.5E, 303E CR, 304E, 305.5E, 305E, 306E, 307D, 308D, 308E CR, 308E SR, 311D LRR, 311F LRR, 312D, 312D L, 312D2, 312D2 GC, 312D2 L, 312E, 312E L, 313D, 313D2, 313D2 LGP, 314D CR, 314D LCR, 314E CR, 3... |
| |
| 1863792 SWITCH-LEVEL |
| 303.5E, 303E CR, 304E, 305.5E, 305E, 308E CR, 308E SR, 311D LRR, 311F LRR, 312D L, 312E, 314C, 314D CR, 314E CR, 314E LCR, 315D L, 316E L, 318E L, 319D L, 320C, 320D, 320D L, 320D RR, 320E, 320E L, 32... |
| |
| 3879910 SWITCH-PRESSURE |
| 303.5E, 303E CR, 304E, 305.5E, 305E, 306E, 307E, 308E, 308E CR, 308E SR, 901C, 902C, 903C |
| |
| 3830521 SWITCH AS |
| 303.5E, 304E, 305.5E, 305E, 901C, 902C, 903C |
| |
| 3790817 SWITCH AS-ROCKER |
| 303.5E, 304E, 305.5E, 305E, 308E, 308E2 CR |
| |
| 3790820 SWITCH AS-ROCKER |
| 308E, 308E2 CR |
| |
| 3790821 SWITCH AS-ROCKER |
| 308E, 308E2 CR |
| |
| 3790818 SWITCH AS-ROCKER |
| 308E, 308E2 CR |
| |
| 3623223 SWITCH AS-PRESSURE |
| 303.5E, 303E CR, 304E |
| |
| 3935862 SWITCH AS-ROCKER |
| 304E, 305E |
| |
| 3830521 SWITCH AS |
| 303.5E, 304E, 305.5E, 305E, 901C, 902C, 903C |
| |
| 3879910 SWITCH-PRESSURE |
| 303.5E, 303E CR, 304E, 305.5E, 305E, 306E, 307E, 308E, 308E CR, 308E SR, 901C, 902C, 903C |
| |
| 3860798 SWITCH AS |
| 301.7D, 302.2D, 302.4D, 302.7D |
| |
| 3860741 SWITCH-PRESSURE |
| 302.7D |
| |
| 3860560 SWITCH-SOLENOID |
| 302.7D |
| |
| 3860559 SWITCH-SOLENOID |
| 302.7D |
| |
| 4164286 SWITCH-TEMPERATURE |
| 305.5E, 306E |
| |
| 3835752 SWITCH GP-POSITION |
| 314E CR, 314E LCR |
| |
| 3790818 SWITCH AS-ROCKER |
| 308E, 308E2 CR |
| Pos. |
N° de pièce |
Qté |
Nom des pièces |
Commentaires |
| 1 |
349-1812 |
[1] |
SWITCH AS-PRESSURE (PILOT OIL) |
|
| |
108-7516 |
[1] |
FITTING |
|
| |
3J-1907 |
[1] |
SEAL-O-RING |
|
| |
349-1756 |
[1] |
SWITCH AS-PRESSURE (PILOT OIL) |
|
| |
9X-3402 |
[2] |
SOCKET-CONNECTOR (16-GA TO 18-GA) |
|
| |
|
|
-OR- |
|
| |
126-1768 |
[2] |
SOCKET-CONNECTOR (14-GA TO 16-GA) |
|
| |
230-4011 |
[1] |
PLUG AS-CONNECTOR (2-PIN) |
|
| 2 |
1S-1150 |
[2] |
SPACER (0.391X0.5X0.19-IN THK) |
|
| 3 |
3S-2093 |
[18] |
STRAP-CABLE |
|
| 4 |
7K-1181 |
[17] |
STRAP-CABLE |
|
| 5 |
8T-8799 |
[1] |
BOOT (RED) |
|
| 6 |
111-4837 |
[3] |
CLIP |
|
| 7 |
119-9880 M |
[1] |
BOLT (M12X1.25X30-MM) |
|
| 8 |
153-5656 |
[1] |
BATTERY (12-VOLT, MAINTENANCE FREE) |
|
| 9 |
163-6795 |
[1] |
STRAP-CABLE |
|
| 10 |
215-3717 |
[1] |
GROMMET |
|
| 11 |
266-6935 |
[1] |
RELAY AS (12-VOLT)(START) |
|
| 12 |
266-7379 |
[4] |
STRAP-CABLE |
|
| 13 |
267-4768 |
[2] |
ROD |
|
| 14 |
275-0553 |
[1] |
BAR-BUS |
|
| 15 |
282-2151 |
[1] |
GROMMET |
|
| 16 |
298-0663 |
[2] |
CLIP (LADDER) |
|
| 17 |
327-6207 Y |
[1] |
RELAY GP (12-VOLT)(MAIN POWER) |
|
| 18 |
376-9480 |
[1] |
SENDER AS-FUEL LEVEL (TANK) |
|
| |
|
[1] |
GASKET |
|
| |
102-8802 |
[1] |
KIT-RECEPTACLE (2-PIN) |
|
| |
|
|
(INCLUDES RECEPTACLE AS & WEDGE) |
|
| 19 |
398-6363 Y |
[1] |
RELAY GP (12-VOLT)(GLOW PLUG) |
|
| 20 |
453-8484 |
[1] |
CLAMP AS |
|
| 21 |
458-0726 |
[1] |
PLATE AS |
|
| 22 |
464-1207 Y |
[1] |
HARNESS AS-SENSOR |
|
| 23 |
464-1210 |
[1] |
GROMMET |
|
| 24 |
464-1211 |
[1] |
PLATE |
|
| 25 |
479-4290 |
[1] |
CABLE AS-STARTER |
|
| |
8C-5064 E |
|
CONDUIT-FLEXIBLE (17.75-MM ID, SPLIT)(10-CM) |
|
| |
9X-4519 |
[1] |
BOOT (RED) |
|
| |
031-9292 |
[1] |
RING-TERMINAL |
|
| |
127-5483 |
[1] |
PLUG AS-CONNECTOR (1-PIN) |
|
| |
159-8049 E |
|
CABLE (00-GA, RED)(214-CM) |
|
| |
292-2893 E |
|
CONDUIT (10.1-MM ID)(33-CM) |
|
| |
3S-6049 |
[1] |
TERMINAL AS-BATTERY (POSITIVE) |
|
| |
|
[1] |
BOOT AS |
|
| |
8L-8413 |
[1] |
STRAP-CABLE (WHITE) |
|
| 26 |
505-8092 Y |
[1] |
HARNESS AS-CHASSIS |
|
| 27 |
095-0736 M |
[6] |
SCREW-MACHINE (M5X0.8X10-MM) |
|
| 28 |
132-5789 |
[1] |
CLIP (LADDER) |
|
| 29 |
1S-1015 |
[1] |
CLIP (LOOP) |
|
| 30 |
204-1611 |
[3] |
STRAP (DUAL) |
|
| 31 |
2V-1771 |
[2] |
GROMMET |
|
| 32 |
309-4314 |
[1] |
CLIP (LADDER) |
|
| 33 |
4P-7429 |
[1] |
CLIP (LADDER) |
|
| 34 |
5C-2890 M |
[4] |
NUT (M6X1-THD) |
|
| 35 |
5C-7261 M |
[2] |
NUT (M8X1.25-THD) |
|
| 36 |
5H-4744 |
[1] |
SPACER (13.5X25X11-MM THK) |
|
| 37 |
5P-1076 |
[1] |
WASHER-HARD (13.5X30X4-MM THK) |
|
| 38 |
5P-4115 |
[2] |
WASHER-HARD (7.2X19X2-MM THK) |
|
| 39 |
7I-2272 M |
[1] |
BOLT (M5X0.8X12-MM) |
|
| 40 |
8T-0328 |
[1] |
WASHER-HARD (5.5X10X1-MM THK) |
|
| 41 |
8T-4121 |
[8] |
WASHER-HARD (11X21X2.5-MM THK) |
|
| 42 |
8T-4136 M |
[5] |
BOLT (M10X1.5X25-MM) |
|
| 43 |
8T-4137 M |
[3] |
BOLT (M10X1.5X20-MM) |
|
| 44 |
8T-4139 M |
[1] |
BOLT (M12X1.75X30-MM) |
|
| 45 |
8T-4189 M |
[2] |
BOLT (M8X1.25X20-MM) |
|
| 46 |
8T-4200 M |
[2] |
BOLT (M8X1.25X16-MM) |
|
| 47 |
8T-4223 |
[2] |
WASHER-HARD (13.5X25.5X3-MM THK) |
|
| 48 |
8T-4224 |
[6] |
WASHER-HARD (8.8X16X2-MM THK) |
|
| 49 |
8T-4244 M |
[1] |
NUT (M12X1.75-THD) |
|
| 50 |
9M-8406 |
[1] |
CLIP (LOOP) |
|
| 51 |
9X-2480 M |
[2] |
BOLT (M6X1X45-MM) |
|
| |
E |
|
COMMANDE AU CENTIMÈTRE |
|
| |
M |
|
PIÈCE MÉTRIQUE |
|
| |
Y |
|
ILLUSTRATION SÉPARÉE |
|
- Nous pourrions fournir les pièces de rechange suivantes
1 Pièces hydrauliques : pompe hydraulique, vanne principale, vérin hydraulique, entraînement final, moteur de translation, mécanisme d'orientation, moteur d'orientation, etc.
2 Pièces moteur : ensemble moteur, piston, segment de piston, bloc-cylindres, culasse, vilebrequin, turbocompresseur, pompe d'injection de carburant, démarreur et alternateur, etc.
3 Pièces de train de roulement : galet de roulement, galet porteur, maillon de chaîne, patin de chaîne, barbotin, roue folle et coussin de roue folle, etc.
4 Pièces de cabine : cabine de l'opérateur, faisceau de câblage, moniteur, contrôleur, siège, porte, etc.
5 Pièces de refroidissement : radiateur, climatiseur, compresseur, refroidisseur intermédiaire, etc.
6 Autres pièces : kit de service, cercle d'orientation, capot moteur, joint d'orientation, réservoir de carburant, filtre, flèche, bras, godet, etc.
