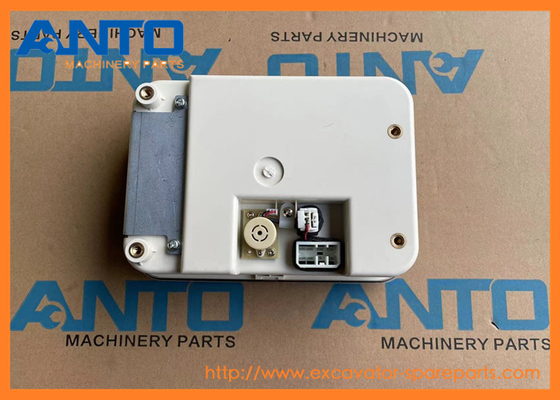

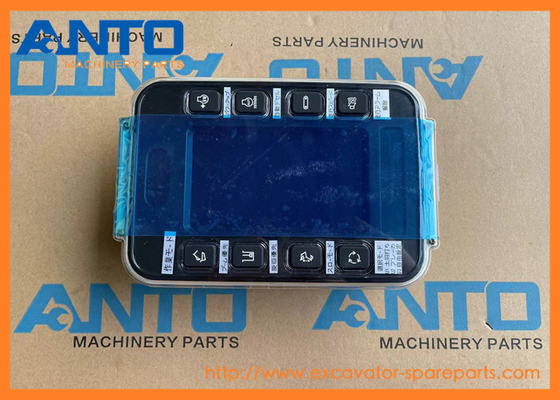

151-9385 106-0172 1519385 1060172 Moniteur opérateur généraliste pour C A T Excavateur 320B E320B 330B E325B

• 151-9385 106-0172 1519385 1060172 MONITEUR GP-OPERATOR adapté pour pelle CAT 320B E320B 330B E325B

• spécification

• Modèles applicables

311B, 312B L, 315B L, 317B LN, 318B, 320B, 320B FM LL, 321B, 322B L, 322B LN, 325B, 325B L, 330B L, 345B, 345B II, 345B II MH, 345B L, B, W330B , W345B II CHAT

Pelle sur pneus : M325B, W330B, W345BII

• Liste des pièces du diagramme

  Pos.	Numéro de pièce	Quantité	Nom des pièces	commentaires
  1	128-7337	[1]	HARNAIS COMME CABINE (SUPÉRIEUR)
  	102-8804	[1]	KIT-PRISE (4 BROCHES)
  			(COMPREND LE RÉCEPTACLE COMME ET LE COIN)
  	155-2255	[1]	KIT-FICHE DE RACCORDEMENT (12 BROCHES)
  			(COMPREND LE BOUCHON, LE COIN ET LE JOINT D'INTERFACE)
  	6T-6505	[1]	BOÎTIER-PRISE (LAME, VERROUILLAGE POSITIF)
  2	9D-7303	[1]	ŒILLET
  3	162-7755 Oui	[2]	LAMPE GP-DÔME (24 VOLTS)
  4	9X-2121	[2]	VIS À TÊTE CYLINDRIQUE (8-18X0,5 PO)
  5	8L-8413	[7]	SANGLE-CÂBLE (BLANC)
  6	5P-0715F		TUYAU (460 CM)
  7	4D-3100	[2]	ŒILLET
  8	128-7336	[1]	HARNAIS COMME CABINE (INFÉRIEUR)
  	155-2274	[1]	KIT-PRISE DE RACCORDEMENT (6 BROCHES)
  	155-2265	[1]	KIT-PRISE DE RACCORDEMENT (8 BROCHES)
  			(CHAQUE KIT DE FICHE DE RACCORDEMENT COMPREND UNE FICHE, UN COIN ET UN JOINT D'INTERFACE)
  	102-8805	[1]	KIT-PRISE (6 BROCHES)
  			(CHAQUE RÉCEPTACLE COMPREND LE RÉCEPTACLE COMME ET COIN)
  	102-8806	[2]	KIT-PRISE (8 BROCHES)
  	6T-8047	[2]	BOÎTIER-PRISE
  9	8R-6111	[1]	CÂBLE COAXIAL
  dix	031-9195	[3]	AGRAFE
  11	112-3543	[1]	CONVERTISSEUR
  12	9X-2038	[13]	RONDELLE (ÉPAISSEUR 7X19X2-MM)
  13	9X-2042M	[11]	VIS À TÊTE TROUSSE (M6X1X12-MM)
  14	228-1617	[1]	SUPPORT
  15	130-2792 M	[2]	VIS (M6X1X16-MM)
  16	6V-7419	[1]	LAME D'ESSUIE-GLACE (700 MM)
  17	126-3705	[1]	BRAS D'ESSUIE-GLACE
  18	130-2207	[1]	COUVERTURE
  19	130-8377	[1]	COUVERTURE
  20	130-2206	[1]	COUVERTURE
  21	130-4832	[4]	VIS (8-18X10-MM)
  22	134-7394	[1]	SUPPORT-MONITEUR
  23	9W-0335	[1]	BRIQUET COMME CIGARE (24 VOLTS)
  24	128-2162	[1]	CAPTEUR GP-LIGHT (SOLEIL)
  25	137-7186	[1]	COUVERTURE-MONITEUR
  26	8Y-5746	[1]	CENDRIER
  27	156-6346 E	[1]	TUYAU
  28	134-7395	[1]	COUVERTURE-MONITEUR
  29	5C-2890M	[4]	ÉCROU (M6X1-THD)
  30	9W-1494	[1]	KIT-COMPTEUR DE SERVICE (24 VOLTS)
  31	110-7817	[1]	PERSIENNE COMME
  32	127-9838	[1]	CONTROL GP-RONDELLE &ESSUIE-GLACE
  33	4B-4276	[4]	RONDELLE (7X16X1,6-MM ÉPAISSEUR)
  34	130-8361	[1]	SUPPORT
  35	147-7982 CY	[1]	MOTEUR GP-ESSUIE-GLACE (SUPÉRIEUR)
  36	9X-8256	[3]	RONDELLE (6,6X12X2-MM ÉPAISSEUR)
  37	7X-2535M	[1]	BOULON (M6X1X60-MM)
  38	8G-1151	[2]	RACCORD-TUYAU
  39	101-0742 Oui	[1]	PIVOT D'ESSUIE-GLACE GP
  40	130-2794	[1]	ŒILLET
  41	5C-9553M	[4]	BOULON (M6X1X16-MM)
  42	151-9385	[1]	MONITEUR GP-OPÉRATEUR
  		[1]	KIT-ALARME DE SECOURS
  	171-2655	[1]	COUVERTURE
  43	6D-6146	[2]	MACHINE À VIS (10-32X1,25 PO)
  44	4V-4164	[4]	BORNE À DOUILLE
  45	9F-8125	[6]	RONDELLE DE BLOCAGE
  46	4B-2048	[4]	ÉCROU (10-32-THD)
  47	130-2793	[2]	ŒILLET
  48	8T-4122	[8]	RONDELLE DURE (17X32X3,5-MM ÉPAISSEUR)
  49	7X-2553M	[4]	BOULON (M16X2X40-MM)
  50	2D-9535	[2]	ŒILLET
  51	130-2211	[2]	HARNAIS COMME ÉCLAIRAGE (PROJECTEURS)
  			(CHACUN COMPREND)
  	9W-1795	[1]	BOTTE
  52	133-6015	[1]	SUPPORT (DR)
  53	133-6014	[1]	SUPPORT (LH)
  54	126-7487 Oui	[2]	LAMPE GP-FLOOD (24 VOLTS)
  55	6T-7695	[2]	HAUT-PARLEUR COMME RADIO
  56	8T-4180M	[8]	VIS-MACHINE (M5X0.8X20-MM)
  57	8T-4190M	[4]	BOULON (M16X2X25-MM)
  58	8E-1118	[1]	ANTENNE COMME
  	C		CHANGEMENT PAR RAPPORT AU TYPE PRÉCÉDENT
  	E		COMMANDER AU CENTIMÈTRE
  	M		PIÈCE MÉTRIQUE
  	R.		UNE PIÈCE RÉNOVÉE PEUT ÊTRE DISPONIBLE
  	Oui		ILLUSTRATION SÉPARÉE



• Plus d'autres moniteurs adaptés à la machine CA T

• Autres pièces que nous pouvons fournir.

1 pièces hydrauliques : pompe hydraulique, vanne principale, vérin hydraulique, entraînement final, moteur de déplacement, machines pivotantes, moteur pivotant, etc.

2 pièces de moteur : ensemble moteur, piston, segment de piston, bloc-cylindres, culasse, vilebrequin, turbocompresseur, pompe d'injection de carburant, démarreur et alternateur, etc.

3 partie du train de roulement : galet de roulement, galet porteur, maillon de chenille, patin de chenille, pignon, coussin de renvoi et de renvoi, etc.

4 pièces de cabine : cabine de l'opérateur, faisceau de câbles, moniteur, contrôleur, siège, porte, etc.

5 pièces de refroidissement : radiateur, climatiseur, compresseur, refroidisseur final, etc.

6 autres pièces : kit d'entretien, cercle pivotant, capot moteur, joint pivotant, réservoir de carburant, filtre, flèche, bras, seau, etc.

• Emballage et livraison

Détails de l'' emballage:

1. Selon les commandes, emballez les pièces de rechange une par une avec du papier huilé ;

2. Mettez-les dans de petites boîtes en carton une par une ;

3. Mettez les petites boîtes en carton emballées dans des boîtes en carton plus grandes, une par une ;

4. Mettez les plus grandes boîtes en carton dans des caisses en bois si nécessaire, notamment pour les expéditions par voie maritime.

5. les marchandises sont emballées dans du papier huilé et des sacs en plastique à l'intérieur

6. en utilisant un emballage en bois.

7. nous soutenons la demande de colis sur mesure

Port : Huangpu

Délai de livraison : Dans les 2 jours après réception du paiement.

Expédition : expédition accélérée (FedEx/DHL/TNT/UPS), fret aérien, camion, par mer.

• garantie

1. Période de garantie : 3 mois de garantie à compter de la date d’arrivée.Une période de garantie plus longue de 6 mois pourrait être offerte avec un niveau de prix plus élevé.

2. Type de garantie : remplacement des pièces présentant un problème de qualité.

3. La garantie n'est pas valable pour les conditions ci-dessous

* Le client donne des informations erronées sur la commande

* Force majeure

* Mauvaise installation et fonctionnement

* Rouille à cause d'un mauvais stock et d'un mauvais entretien
